PDF-Buch Moderne Physik mit Maple

Update auf Maple 10

Kapitel 3.1.3 bis 3.1.4

Worksheet fourier_10.mws

>

c International Thomson Publishing Bonn 1995             filename: fourier.ms

Autor: Komma                                                             Datum:  12.8.94

Thema:  Harmonische Analyse und Fouriertransformation

>	restart;with(plots):opt2d:=NULL:opt3d:=NULL:

Fouriertransformation.

Aufstellen der Fourierreihe mit reellen Koeffizienten (zwei Möglichkeiten a) und b)).

a)

>	Tab:=a[0]/2+sum(a[k]*cos(Pi*k*t/T)+b[k]*sin(Pi*k*t/T),k=1..n);

b)

>	TA:=a[0]/2+sum(A[k]*sin(Pi*k*t/T+phi[k]),k=1..n);

Impulsfunktion mit Heaviside

>	imp:=(t0,t1)->Heaviside(t-t0)-Heaviside(t-t1);

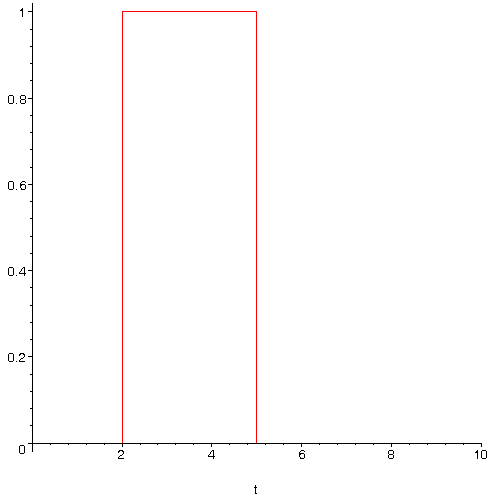

>	plot(imp(2,5),t=0..10);

Stückweise definierte Funktionen mit Heaviside und nicht mit if (boolean-error).

Verschiedene Funktionen zur Auswahl: Gerade, ungerade, gemischt.

Am besten immer mit der Impulsfunktion kombinieren. Härtetest sind auch hier wieder reine sincos-Fktn.

>	#f:=t->t+t^2;

>	#f:=t->t^2;

>

#f:=t->t;

>	f:=t->t*imp(0,1)+(2-t)*imp(1,2);

>	#f:=t->imp(0,1);

>	#f:=t->sin(t)+cos(t);

Berechnung der Fourierkoeffizienten.

T ist halbe Periodendauer (längere Rechenzeiten zu erwarten)

>	n:=10: T:=2:             # fuer grosses T auch grosses n (>2*T) sonst Harmonische

>	for i from 0 to n do

>	a[i]:=1/T*evalf(int(f(t)*cos(Pi*i*t/T),t=-T..T)); # evalf fuer Heaviside

>	b[i]:=1/T*evalf(int(f(t)*sin(Pi*i*t/T),t=-T..T));

>	A[i]:=sqrt(a[i]^2+b[i]^2);

>	phi[i]:=arctan(a[i],b[i]);

>

od:

>

>

#A();

>	#eval(TA,n=3);

>

Annäherung der ausgewählten Funktion als Animation.

>

n:='n':

>	#animate(TA,t=0..3*T,n=1..10);

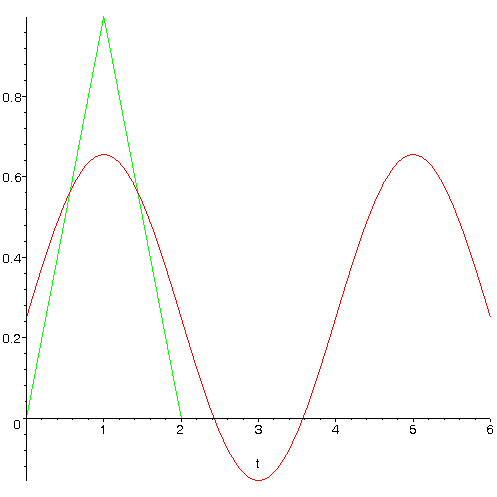

>	display([seq(plot([TA,f(t)],t=0..3*T),n=1..10)],insequence=true);

>

>

>

>	#plot(f(t),t=0..3*T);

Kontrollausgaben, falls gewünscht.

>	#a(); b();A();

>	#'Tab'=Tab;'TA'=TA;

Gemeinsame Darstellung von Funktion und zugeordneter Fourierreihe, sowie der Differenz

>	n:=5: # muss <= als das oben gewaehlte n sein

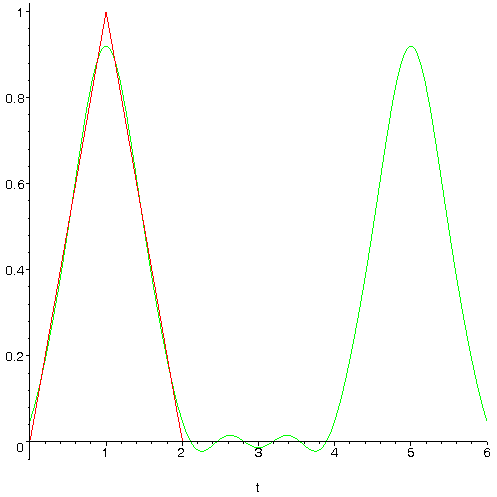

>	plot({f(t),TA},t=0..3*T);

Grenzen in 10-er Potenzen, falls Sie es auf die Spitze treiben wollen.

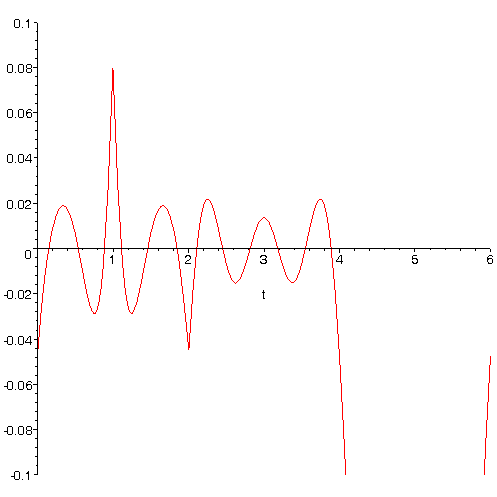

>	plot(f(t)-TA,t=0..3*T,-10^(-1)..10^(-1));

Spektrum mit dem histogram-Befehl:

>	with(stats[statplots]):

>	n:=10 : # <= n-original

>	histogram([seq(Weight(i,A[i]),i=1..n)],numbars=n,area=count); # braucht evalf, wenn das nicht schon eingesetzt wurde

>	#seq(Weight(i,A[i]),i=1..n);

>

Ein diskretes Spektrum bedeutet immer eine periodische Funktion. Man kann zwar die Periodendauer vergrößern (und entsprechend auch die Anzahl der berechneten Harmonischen -- die Summation bis Unendlich ist auch mit Maple nicht zu realisieren) : nach Ablauf einer Periode kommt die Wiederholung. Es sei denn ... man macht T=oo. Nach einer unendlich langen Zeit sollte keine Wiederholung mehr möglich sein!?

D.h. der Grenzübergang (siehe z.B. Jackson) führt zum Fourierintegral oder der Fouriertransformierten, die mit <fourier(f(t),t,w) (nach readlib(fourier)) aufgerufen wird.

>

>	restart; # ist notwendig, weil sonst evalc(abs(x)) nicht funktioniert (nach with(stats)), Maple-Bug (Stand:Jan.95)

>

>	with(inttrans):

>

>

>	imp:=(t0,t1)->Heaviside(t-t0)-Heaviside(t-t1);

Impulsfunktion der Breite tau

>	f:=t->imp(0,tau);

Fourietransformierte

>	F:=evalc(fourier(f(t),t,w));

Standardtest

>

tau:=1:

>	plot(f(t),t=-1..3);

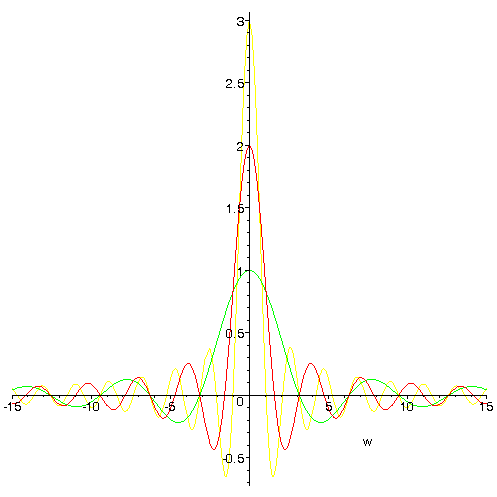

>	plot({Re(F),Re(F)^2},w=-15..15);

Verschiedene Breiten der Impulsfunktion

>

>	plot({seq(evalc(Re(F)),tau=1..3)},w=-15..15);

Probe

>

>	tau:='tau':

Verschiedene Varianten...

>	invfourier(F,w,t);

>

>	invfourier('F',w,t);

>

tau:=4:

>	invfourier(F,w,t);

>	tau:='tau':

>	invfourier(F,w,t) assuming(tau>0);

>

>

Untersuchung eines Frequenzbandes

>	w1:='w1': w2:='w2':

>	impw:=(w1,w2)->Heaviside(w-w1)-Heaviside(w-w2);

>	#impw:=(w1,w2)->Dirac(w-w1)+Dirac(w-w2);

>	F:=impw(w1,w2);

>	f:=invfourier(F,w,t);

>	#simplify(f);

>

evalc(f);

>

In der Rücktransformierten treten nur die Randfrequenzen des Frequenzbandes auf! Insbes. ergibt sich für w1=0 eine mit 1/t variierende Schwingung mit der Frequenz w2. (Vgl. Propagator!)

"Auf einem Frequenz*band* senden" impliziert also einen "Beginn" und ein "Ende" der Sendung (deren Amplitude mit 1/t  zu- und abnimmt). Ein *kontinuierliches* Spektrum kann nicht mit konstanter Amplitude abgestrahlt werden. Nur reine Frequenzen -- diskrete -- sind zeitlos, periodisch. Die geringste Unschärfe bedeutet Vergehen, aber auch Entstehen. Idealisten wählen deshalb statt der Heaviside-Funktion die Dirac-Funktion. Oder verhält es sich umgekehrt: ein Sender sendet schon seit einer Milliarde Jahren mit der gleichen Amplitude. Dann kann sein Spektrum nur diskret sein? Oder *gibt* es diesen Sender nicht? Oder liegt der "Beginn" der Sendung schon so lange zurück, daß sich die Amplitude in Menschenzeiten nicht mehr ändert? Vielleicht finden *Sie* die Antwort mit Maple, wenn Sie mit w1, w2 und dem Zeitbereich spielen.

vtitle:=Schwingung_real:vxlab:=Zeit:

>	w1:=2:w2:=10:

>	#w1:=1: w2:=1.000001: # ideal

pspl(`pfour4.ps`):

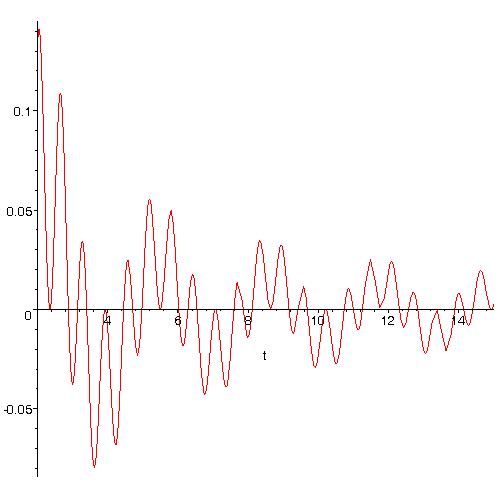

>	plot(evalc(Re(f)),t=2..15);

>	#plot(F(w),w=0..20);

>

Ein weiteres Standardthema: Gauß-Verteilung als Einhüllende einer Cosinus-Schwingung

>

a:='a':

>	F:=simplify(fourier(exp(-t^2)*cos(a*t),t,w));

>	convert(%,exp);

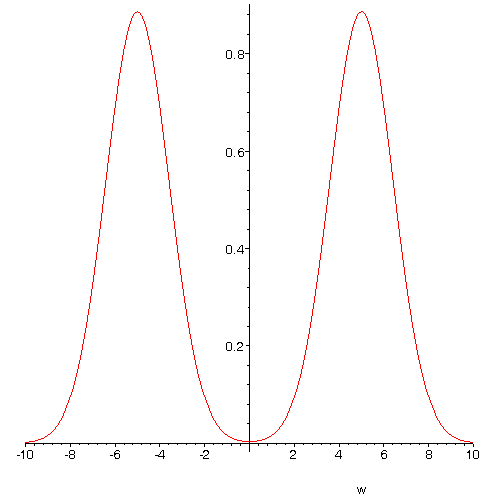

liefert Gauß-Verteilung des Spektrums (incl. negative Frequenzen):

>

a:=5:

>	plot(F,w=-10..10);

>

Umkehrung: Gauß-verteilte Frequenzen (ohne assume wird die Rücktransformation nicht durchgeführt)

>	restart:with(inttrans):with(plots):

>	assume(sigma>0);

>	spek:=exp(-((w-w0)/sigma)^2/2)/sqrt(2*Pi)/sigma;

>	f:=invfourier(spek,w,t);

Kontrolle der Normierung

>	int(spek,w=-infinity..infinity);

>	int(f,t=-infinity..infinity);

>	int(evalc(abs(f)),t=-infinity..infinity);

>

>	#simplify(f);

>

bzw. Probe durch Rücktransformation der Rücktransformierten: (bis auf 2*Pi)

>	F:=fourier(f,t,w);

>	#simplify(F);

>

>

>

>

>	spek:=subs(sigma=sw,spek);f:=subs(sigma=sw,f); # um assume los zu werden

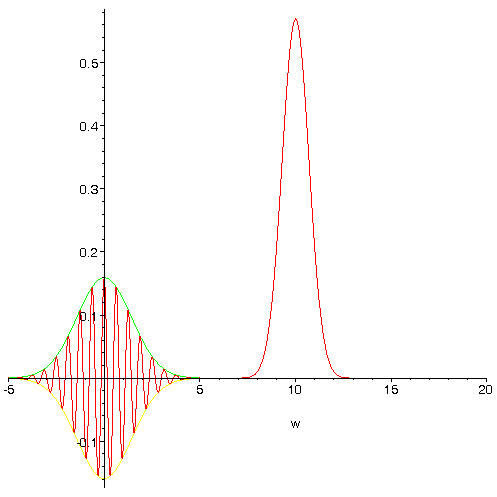

Gemeinsame Darstellung von Spektrum und Schwingung

>	w0:=10: sw:=0.7: ref:=evalc(Re(f)): abf:=evalc(abs(f)):

>	psp:=plot(spek,w=0..20): #psp;

>	pf:=plot({ref,abf,-abf},t=-5..5): #pf;

>	display({pf,psp});

(Z.z.: Das Produkt der Varianzen der beiden Gaußfunktionen ist 1.)

>

>

>	w0:='w0': sw:='sw':

>

spek;f;

>	#combine(f,exp);

>	evalc(abs(f));

>	absf:=combine(%,exp);

>

>	#convert(f,trig);

>	#convert(%,exp);

>	#expand(%);

>

spek;

>	ref:=simplify(evalc(Re(f)));

>	w0:=10: sw:=0.1:

>	pspek:=plot(spek,w=0..20):#pspek;

>	pf:=plot(ref,t=-10..10):#pf;

>	display(pf,pspek);

>

>	sw:='sw':n:=20:

>	pspeks:=[seq(plot(spek,w=0..20),sw=seq(i/n,i=1..n))]:

>	#display(pspeks,insequence=true);

>

>

>	pfs:=[seq(plot(10*ref,t=-20..20),sw=seq(i/n,i=1..n))]:

>	#display(pfs,insequence=true);

>	display(seq(display([pfs[i],pspeks[i]]),i=1..n),insequence=true);

>

Natürlich gehört neben dem "Schwingungspaket" noch die Lorentz-Linie, also die Untersuchung von Resonanz mit Hilfe der Fouriertransformation ins Standardrepertoire:

>	restart:with(inttrans):

Gedämpfte Schwingung (vgl. Worksheets zu Differentialgleichungen)

>	damp:=exp((-p/2+I*wurzel)*t);

Fouriertransformierte

>	assume(q>0,p>0,wurzel>0):

>	#p:='p':q:='q':

>	F:=fourier(damp*Heaviside(t),t,w);

Betragsquadrat (mit gleichem Namen)

>	F:=evalc(abs(F))^2;

>	#factor(denom(F)-p^2,w-wurzel);

Gängige Darstellung

>	with(student):

>	F:=completesquare(F,w);

Assume~  loswerden:

>	F:=subs(p=ph,F): p:='p': F:=subs(ph=p,F);

>

>	F:=subs(wurzel=wh,F): wurzel:='wurzel': F:=subs(wh=wurzel,F);

read(`fig.m`):winpl():vtitle:=Resonanzen:vxlab:=Frequenz: vylab:=A:

Darstellung von Resonanzkurven zu verschiedener Dämpfung

>	q:='q': p:='p':

>	wurzel:=sqrt(4*q-p^2):

>

q:=10:

pspl(`pfour6.ps`):

>

>	seq(F,p=1..3);

>

wurzel;

>

>

F;

>	#plot({seq(F,p=1..3)},w=0..3*'wurzel');

>

>	plot({seq(F,p=1..3)},w=0..20);

>

Hier noch eine Variante der Darstellung der Lorentz-Linie aus der Atomphysik, Gamma steht für die Zerfallskonstante eines Zustandes:

>	restart;with(inttrans):

>	#Gamma:='Gamma': w0:='w0':

>	assume(Gamma>0,w0>0);

>	damp:=evalc(Re(exp(-w0*t*(I+Gamma/w0))))*Heaviside(t);

>	#damp:=t->((exp(-w0*t*(I+Gamma/w0))))*Heaviside(t);

Alternative: statt Realteil negative Zeiten (mit der Funktion damp:=t->((exp ...)))

>	#dampg:=(damp(t)-damp(-t))/2;

>	#dampmt:=damp(-t);

>	#F:=fourier(dampmt,t,w);

>	F:=fourier(damp,t,w);

>	Lorentz:=evalc(abs(op(2,F)))^2;

>	with(student):

>	Lorentz:=completesquare(Lorentz,w);

>	Lorentz:=subs(w0=wh,Gamma=Gh,Lorentz):

>	unassign('w0','Gamma'): Lorentz:=subs(wh=w0,Gh=Gamma,Lorentz);

>	Gamma:=3: w0:=10: w:='w':

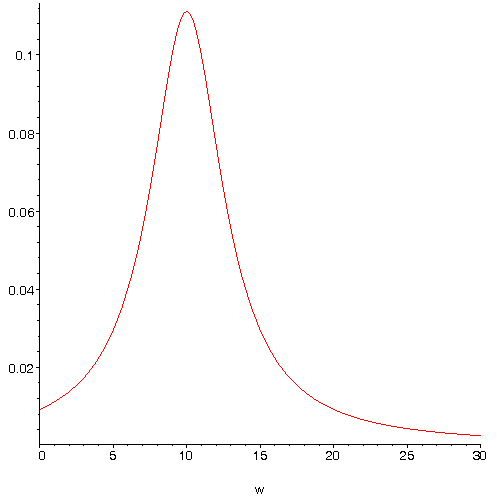

>	plot(Lorentz,w=0..30);

>	w0:='w0':Gamma:='Gamma':

>	f:=fourier(Lorentz,w,t);

>	Gamma:=3: w0:=10:

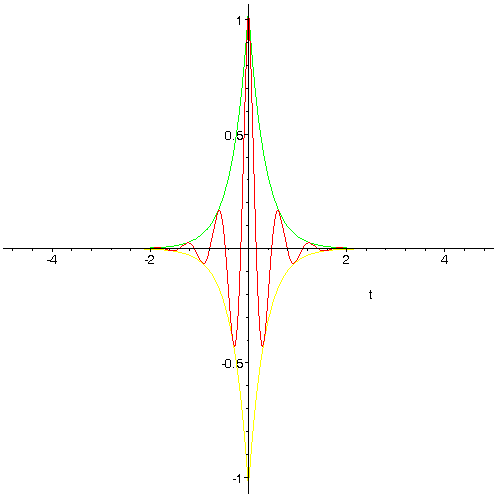

>	plot({evalc(Re(f)),evalc(abs(f)),-evalc(abs(f))},t=-5..5);

>

Und wir sind wieder bei einem Schwingungspaket angekommen ... allerdings nicht bei einem Gaußschen.

Die Lorentzlinie fällt für w-w0 = Gamma auf den halben Wert, man kann also Gamma mit der Linienbreite oder Frequenzunschärfe identifizieren

>	w:=w0: Lorentz;

>	w:=w0-Gamma; Lorentz;

>	w:=w0+Gamma; Lorentz;

Andererseits ist 1/Gamma die mittlere Lebensdauer (d.h. die Schwingung klingt in dieser Zeitspanne auf den e-ten Teil ab), so daß sich ergibt: Frequenzunschärfe mal Lebensdauer ~ 1.

Sie können diese Beziehung in den beiden vorangehenden Plots ausmessen, bzw. durch symbolische Rechnung überprüfen.

>
